Einer meiner Leser hatte kürzlich hier berichtet, dass er die standardmäßige Glühlampe durch eine LED-Beleuchtung ersetzt hat. Ironischerweise war wenige Woche später meine eigene Beleuchtung plötzlich kaputt, so dass ich auch Lust auf eine Modifikation hatte.
Anders als mein Leser habe ich jedoch eine LED-Lichterkette mit 24 Volt-Elementen benutzt. Jedes 5 cm-Segment ist “selbstständig”, die Kette kann also jeweils dort getrennt werden. Die einzelnen Segmente sind einfach parallel geschaltet.
Ich habe also eine “Matrix” bestehend aus jeweils zwei Elementen horizontal mal fünf vertikal gebaut, also 10 Elemente. Die LED-Streifen habe ich dabei auf eine Lochrasterplatine aufgeklebt. Bei maximaler Helligkeit ergibt sich eine Lichtleistung von 5,5 Watt. Da die Versorgungsspannung seitens der Sommer-Steuerung 32 Volt (gemessen bei mir 33 Volt) beträgt, musste noch ein Vorwiderstand berechnet werden, damit die “überschüssigen” 8-9 Volt dort abfallen und lediglich die gewünschte Versorgungsspannung von 24 Volt an dem Leuchtenelement anliegt.

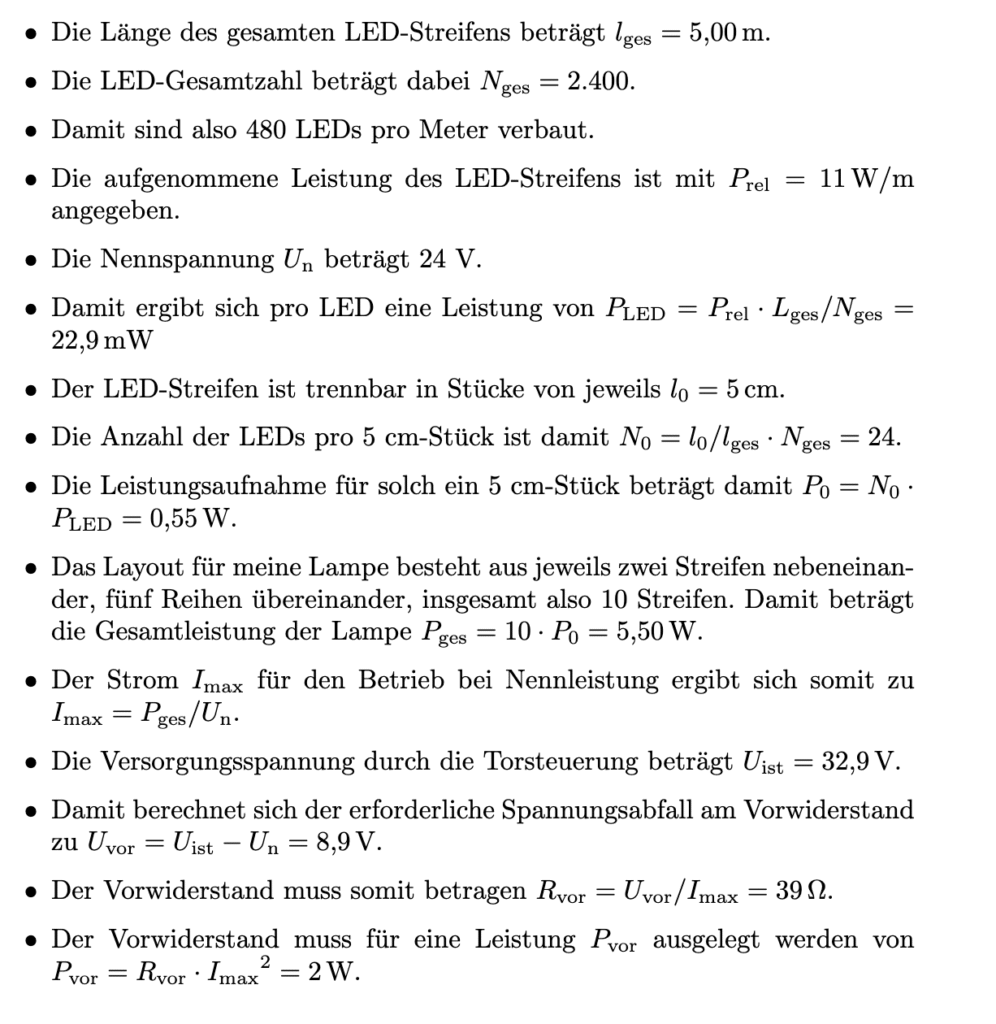

Die Berechnung dafür liefere ich noch nach, das möchte ich gerne sauber in LaTeX setzen… 😉
Angeschlossen habe ich die Leuchte nicht durch Anlöten an die Steuerungsplatine, sondern ich habe mir einen Sockel BA15S/1156 auf GU4/G4 besorgt (tatsächlich habe ich fünf direkt aus China bestellt, ich hätte also vier Stück günstig abzugeben). In die Löcher für die Steckbirnen (Abstand 4 mm) habe ich dann die verzinnten Anschlussdrähte eingesteckt. So habe ich eine komplett steckbare Lösung, ohne an der Steuerungsplatine rumlöten zu müssen.

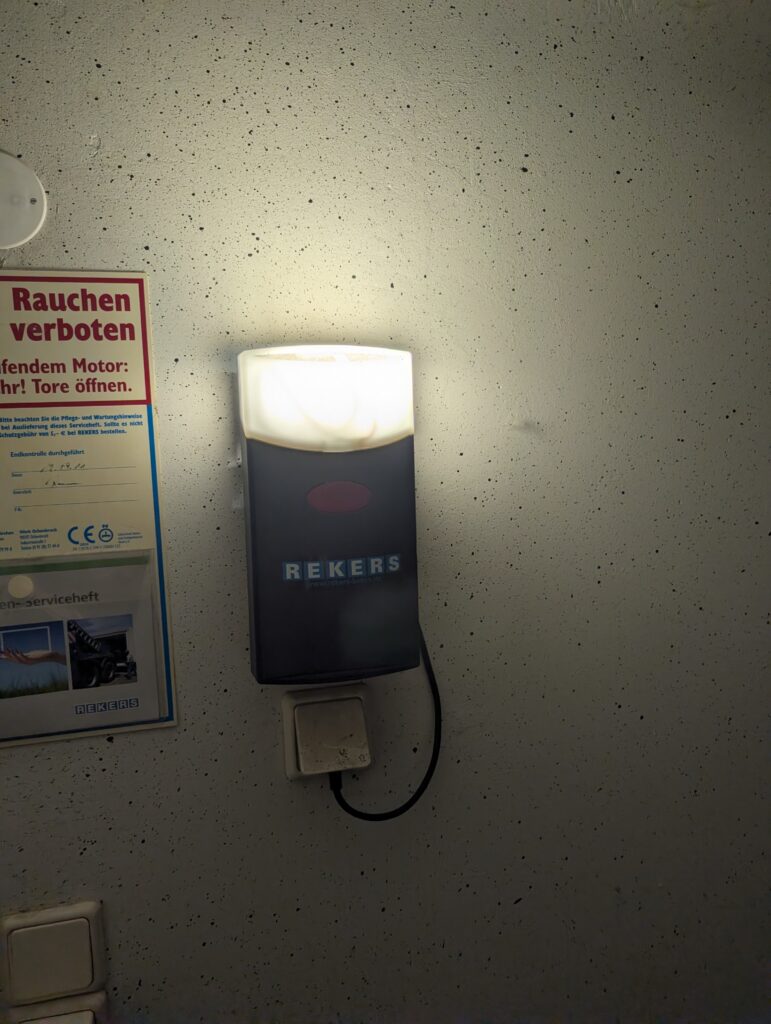

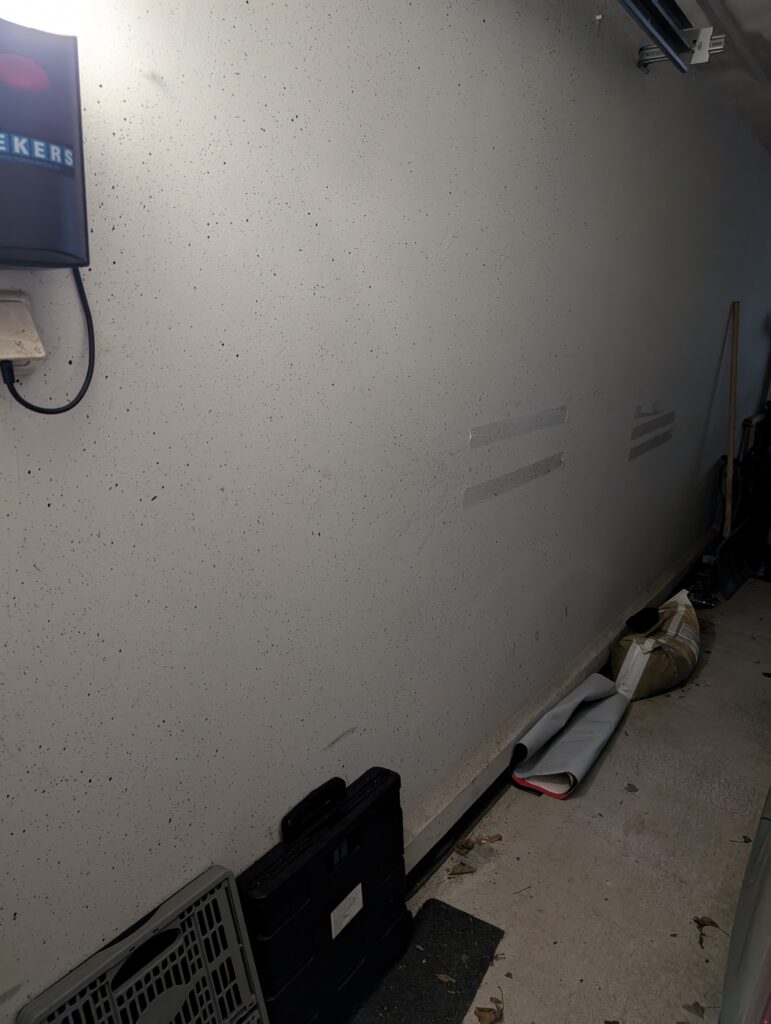

Hier ein paar Fotos. Die Leuchte ist wirklich brutal hell (das kommt über das Foto gar nicht rüber) und verbraucht nur ein Drittel des originalen Leuchtmittels.

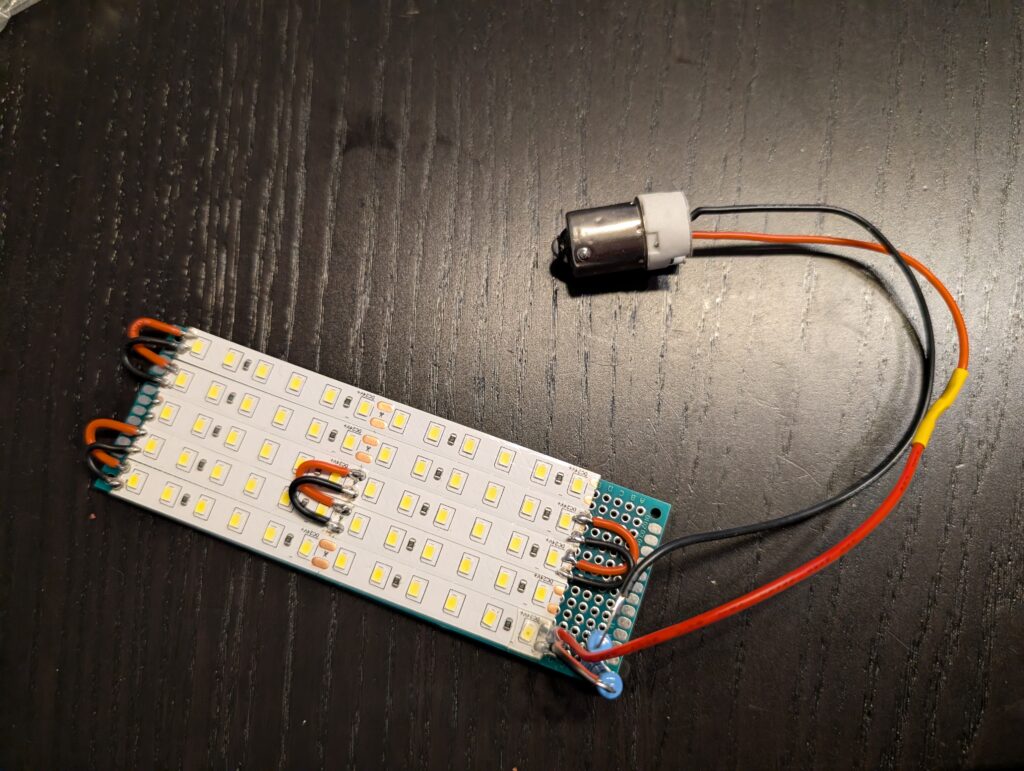

Hier habe ich übrigens einmal beim Löten nicht nachgedacht. Ich dachte zunächst, ich wäre besonders klug, indem ich in der Mitte die Parallelschaltung löte, da dort die Lötpads doppelt so groß sind wie am Rand (denn dort sind sie ja halbiert, da sie dort geschnitten wurden). Leider hatte ich nicht bedacht, dass die Drähte sich so im Lichtkegel befinden. 🤦🏻♂️ Allerdings sind die LEDs dermaßen brutal hell, dass das quasi nicht auffällt… 😎
Das Ganze hat richtig Spaß gemacht, und jetzt ist die Garage endlich nicht mehr dunkel, wenn man abends nach Hause kommt oder morgens früh wegfährt… 👍🏻
